É possível alterar a forma de um sólido criado por rotação, extrusão ou evolução a partir de um perfil 2D, quando estiverem a ser definidos constrangimentos e parâmetros para os objetos do perfil.
É possível definir os constrangimentos para um grupo de vértices. Os vértices são:

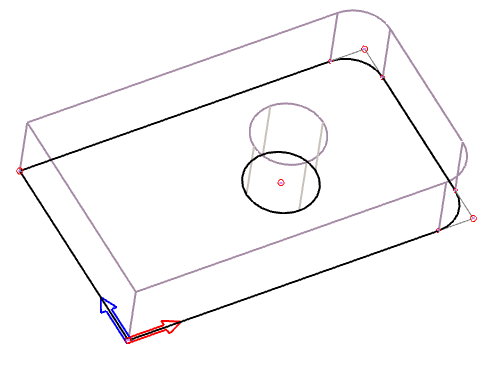

Vértices de um perfil 2d de criação de um sólido
Se for necessário trabalhar com parâmetros e constrangimentos, na criação de um perfil 2D, selecione um sólido para edição. Depois clique no ícone, na barra de ferramentas correspondente – o modo de edição 2D, é trocado para o modo de constrangimento de perfis. Depois de executar a alteração, o perfil é sempre editado em modo de constrangimento. A partir deste, é possível trocar para o modo anterior de edição 2D – clicando no ícone respetivo.

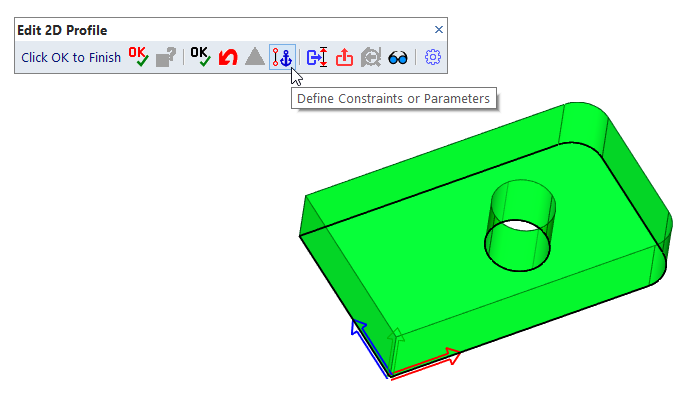

Troca para do modo de edição 2D, para o modo de constrangimento de perfis
Os vértices podem ser constrangidos a uma distância do centro de coordenadas ou relativamente a outro vértice. A distância pode ser um valor constante, um parâmetro ou uma expressão que contenha parâmetros. Se os parâmetros correspondentes forem alterados, a posição dos vértices é também reposicionada.
Os vértices podem ser constrangidos na direção do eixo X, do eixo Y ou numa direção radial. Os constrangimentos podem ser definidos para qualquer um dos eixos independentemente. Contudo, se os vértices estiverem constrangidos numa direção radial, os constrangimentos na direção X ou Y, não são possíveis e vice-versa. A tentativa de definição destes constrangimentos inacessíveis, produz uma mensagem em que se informa que os constrangimentos existentes vão ser sobrepostos.
Um constrangimento é definido para um grupo de um ou mais vértices. Depois da seleção dos vértices, deve ser definido um ponto de referência. A distância constrangida, é a distância a partir do centro das coordenadas ou vértice âncora para o ponto de referência (vértice). Todos os outros vértices são movidos em conjunto com o ponto de referência, se a distância de constrangimento for alterada.
| Ícone | Método |
 | Objetos constrangidos na direção X, relativamente ao centro de coordenadas |
 | Objetos constrangidos na direção X, relativamente a outro objeto |
 | Objetos constrangidos na direção Y, relativamente ao centro de coordenadas |
 | Objetos constrangidos na direção Y, relativamente a outro objeto |
 | Objetos constrangidos sob um ângulo e uma distância, relativamente ao centro de coordenadas |
 | Objetos constrangidos sob um ângulo e uma distância, relativamente a outro objeto |
 | Altera a definição de um arco: 2 pontos, raio vs. 2 pontos, raio, centro |
 | Altera a distância de chanfro |
 | Altera o raio de um arco, círculo ou boleado |
 | Mostra os constrangimentos e sistemas de coordenadas |
 | Controla as dimensões de um perfil |
 | Edita um constrangimento existente |
 | Apaga um constrangimento existente |
 | Edita um sistema de coordenadas existente |
 | Redefine o sistema de coordenadas para o constrangimento criado. As coordenadas X-Y, são definidas sob um ângulo. |
 | Terminar edição |
 | Saltar a edição e definir as propriedades de criação |
 | voltar ao 3D, inalterado |
É possível selecionar vértices, clicando nestes um por um, ou através das seguintes opções:
 | Selecionar os vértices dentro da janela de seleção |
 | Selecionar os vértices fora da janela de seleção |
 | Alternar entre adicionar e remover a partir da seleção |
Se alguns vértices não poderem ser selecionados, vão ser mostrados em cores diferentes. A seleção de alguns vértices pode ser bloqueada, se:
É possível também selecionar um grupo de vértices em primeiro, terminar a seleção e então selecionar um passo seguinte do menu que surge.
Ao trabalhar com perfis 2D, é possível alterar a visualização de modo similar como no modo de edição:
 | Alternar entre linhas finas ou grossas no 2D |
 | Alternar a visualização entre arames ou sólidos |
O raio de um círculo, um arco ou um boleado, pode ser definido como um valor paramétrico. As distâncias de chanfros podem também ser definidas como valores paramétricos. Não é necessário definir um constrangimento para alterar o valor de um raio ou uma distância de um chanfro. É normal podermos selecionar um objeto e redefinir o valor.
Os cantos boleados ou chanfrados, são detetados como tendo essas operações executadas e as operações executadas no modo de edição 2D, dentro do ambiente 3D. Se o perfil foi criado no módulo de desenho 2D, apenas o boleado de 2 segmentos lineares é reconhecido. No caso de um canto boleado ou chanfrado, o vértice do ponto final, está localizado na posição original. A ligação de um arco de boleado ou uma linha de chanfro para os segmentos originais, é mostrada de modo diferente. A ligação não pode ser selecionada para a definição de constrangimentos, mas pode ser selecionada para medições.
Por defeito, os arcos são definidos por 2 pontos finais e um raio. Se necessário, é possível adicionar o centro do arco à definição. Em tais casos, os pontos finais devem ser explicitamente calculados se estiverem constrangidos - de outro modo eles podem não estar a distância do raio a partir do centro do arco.
Uma exceção de pontos finais constrangidos de arcos circulares é a situação em que os pontos finais estão constrangidos apenas na direção X ou na direção Y. Por exemplo: se um ponto final está constrangido na direção X, a coordenada C é exatamente definida. Se este ponto é um ponto final de um arco circular, a distância do centro do arco é também exatamente definida. A coordenada Y de tal ponto final, é recalculada depois da alteração do constrangimento X do raio do arco. De acordo com a geometria correspondente, talvez não exista solução. Se a solução existir, é definida uma nova localização para o ponto final do arco.
As curvas NURBS são criadas como curvas de interpolação definidas por um conjunto de pontos. A forma da curva pode ser modificada, se forem alteradas as localizações dos pontos de interpolação. Os pontos de interpolação podem também ser constrangidos, como os outros vértices – quer cada ponto individualmente ou o grupo de pontos como um grupo constrangido.
Para editar um constrangimento, deve ser selecionado em primeiro um vértice. Se o vértice for um membro de 2 grupos constrangidos (por exemplo, um grupo constrangido na direção X e um grupo constrangido na direção Y), deve selecionar qual dos grupos é editado. Adicione ou apague os vértices de ou para o grupo selecionado. Finalmente, deve ser confirmada ou editada a distância de constrangimento. Não é possível alterar a referência ou o ponto âncora, se o constrangimento editado estiver constrangido com outro vértice.
Deve selecionar um vértice a partir de um grupo constrangido, para apagar. No fim deve ser confirmada a remoção do grupo selecionado.
Por defeito, o sistema de coordenadas originais, é o sistema usado. A direção do eixo X está direcionada para a direita, o eixo Y está direcionado para cima. A localização do centro do sistema de coordenadas, é definida durante a criação do perfil. Se necessário, é possível redefinir o sistema de coordenadas para um grupo de vértices selecionados. O sistema de coordenadas pode ser definido pelos seguintes métodos:
 | Centro no vértice selecionado, direção X para um vértice selecionado |
 | Centro no vértice selecionado, direção X num ângulo definido |
 | Centro definido por XY, direção X para um vértice selecionado |
 | Centro definido por XY, direção X num ângulo definido |
 | Apagar o sistema de coordenadas para o valor por defeito |
Se o centro de coordenadas ou o ângulo do eixo X estiver definido, é possível usar parâmetros em lugar de valores constantes. Se a posição do centro do ângulo do eixo X for alterada, a posição de todos os vértices do grupo também é recalculada.
Se o sistema de coordenadas para um grupo de vértices for redefinido, é possível criar um constrangimento, apenas para os vértices com o sistema de coordenadas idêntico.
|
|
|
