記号
記号は 2D オブジェクトの 1 つです。記号の定義は次の通りです。
- 挿入ポイント
- 接続点 - スナップ位置へ挿入後、使用します。
- 名前とコメント

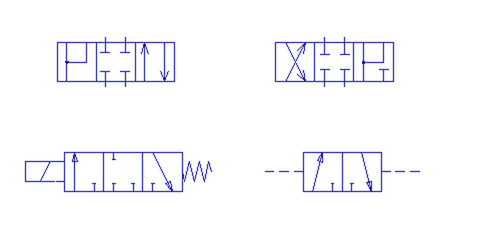

記号は基本ライブラリから挿入でき、また独自の記号ライブラリを作成することもできます。基本の VariCAD パッケージでは、油圧系の記号、空気圧系の記号、電気系の記号が入っています。
溶接、公差、仕上げ記号は他の機能になります。 寸法記入 を参照ください。
記号ライブラリ
 | 記号の挿入 - SLI |
開いているライブラリから記号を挿入します。ライブラリが開いていない場合は、まずライブラリを選択するか、新しいライブラリを作成します。1 つのライブラリのみ 1 度に開くことができます。配布されている VariCAD パッケージ（空気圧系の記号や油圧系記号など）から使用できる記号は、メニューにある“部品”から図面に挿入できます。
記号を挿入する間、次のオプションが使用できます。
- 新しい記号 - 新しい記号を作成し、現在開いている記号ライブラリに挿入します。記号を作成するには 2D オブジェクト(線、円弧、文字列等)を選択し、挿入ポイント、接続点、名前、オプションで詳細を設定します。

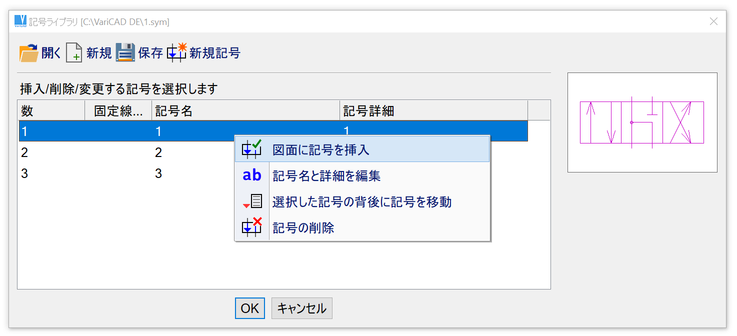

記号リストの既存の記号をクリックすると次のことが可能です：
- 2D 図面に記号を挿入
- 記号名、詳細の編集
- 記号を記号リスト内の別の場所へ移動
- 記号の削除
記号での作業
